Гидравлический насос Rexroth A4V — это высокопроизводительный аксиально-поршневой насос, который широко используется в различных отраслях промышленности благодаря своим превосходным рабочим характеристикам и надежности. Так какие же детали гидравлического насоса для Rexroth-Uchida A4V?
Гидравлический насос Rexroth A4V в основном состоит из корпуса насоса, плунжера, корпуса цилиндра, маслораспределительной пластины и других компонентов. Среди них плунжер и корпус цилиндра являются основными компонентами насоса. Плунжер совершает возвратно-поступательное движение в корпусе цилиндра и осуществляет преобразование гидравлической энергии путем всасывания и выпуска гидравлического масла.

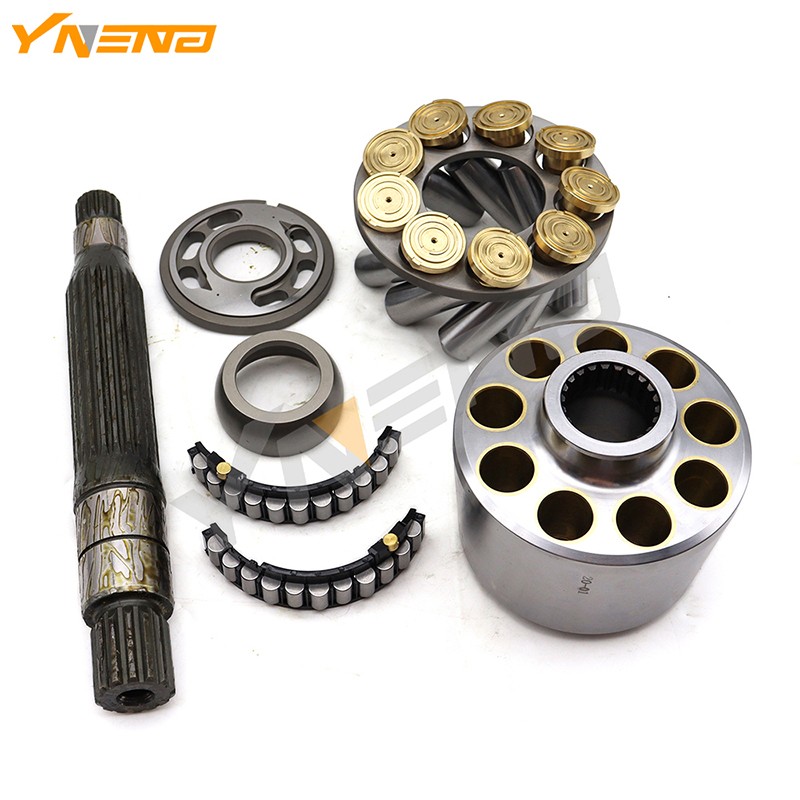

Детали гидравлического насоса для Rexroth-Uchida A4VВ основном включают в себя: корпус насоса, который представляет собой основную конструкцию, вмещает внутренние компоненты, обеспечивает масляные каналы и места для установки. Приводной вал: соединяется с двигателем или двигателем, передает вращательную силу и обычно изготавливается из высокопрочной легированной стали. Плунжер (9 или более): совершает возвратно-поступательное движение в отверстии цилиндра и осуществляет всасывание и слив масла путем изменения угла наклонной шайбы.
Цилиндр: вращающийся компонент, в котором движется плунжер. Материал должен быть износостойким и устойчивым к высокому давлению. Пластина клапана: прикреплена к корпусу насоса и отвечает за переключение между масляными контурами высокого и низкого давления. Поверхность должна быть тщательно отшлифована для обеспечения герметичности. Тарелка перекоса: регулируемый угол наклона для управления ходом плунжера, тем самым регулируя рабочий объем насоса. Чем больше угол, тем больше смещение.
Управляющий поршень: с гидравлическим приводом, толкающий автомат перекоса для изменения угла. Сервоклапан: реагирует на сигнал давления в системе и регулирует масляный контур управляющего поршня. Пружина обратной связи: уравновешивает управляющую силу, стабилизирует положение автомата перекоса и помогает деталям системы. Поддерживает приводной вал, выдерживает радиальные и осевые нагрузки и обычно использует конические роликоподшипники или радиально-упорные подшипники.
Уплотнение вала: Предотвращает утечку масла. Уплотнительное кольцо/кольцо Gley: статическое уплотнение, обеспечивающее отсутствие утечек на каждой соединительной поверхности. Клапан регулирования давления: включает перегрузочный клапан, клапан отсечки давления и т. д. для защиты системы. Подпиточный насос (оснащен некоторыми моделями): Обеспечивает пополнение низкого давления в замкнутом контуре для поддержания давления всасывания основного насоса. Ключевой интерфейс: Всасывающее отверстие: подключается к масляному баку, обычно имеет большой диаметр для уменьшения скорости потока. Порт давления: подает масло под высоким давлением в систему. Сливное отверстие: слейте масло, вытекающее из внутренней части, чтобы предотвратить чрезмерное давление в корпусе.
Принцип работы гидравлического насоса Rexroth A4V основан на возвратно-поступательном движении плунжера. Плунжер перемещается вперед и назад в цилиндре и управляет маслораспределительной пластиной, обеспечивая всасывание и выпуск гидравлического масла.
Такая конструкция позволяет насосу эффективно преобразовывать гидравлическую энергию для удовлетворения потребностей различных отраслей промышленности.
Гидравлический насос Rexroth A4V обладает высокой эффективностью и может обеспечивать стабильную гидравлическую производительность.Детали гидравлического насоса для Rexroth-Uchida A4Vимеет разумную конструкцию и отличный выбор материалов, что обеспечивает его длительную надежную работу. Конструкция компонентов насоса легко разбирается и заменяется, что сокращает затраты и время на техническое обслуживание.
Инженерное оборудование: Гидравлический насос Rexroth A4V широко используется в различных инженерных машинах, таких как экскаваторы, краны и т. д. Судостроительная промышленность: В судостроительной промышленности высокая эффективность и надежность насоса имеют решающее значение для нормальной работы судна. Металлургическая промышленность. В металлургической промышленности необходимо перерабатывать большое количество материалов, и гидравлический насос Rexroth A4V может обеспечить стабильную гидравлическую мощность.
Детали гидравлического насоса для Rexroth-Uchida A4Vстал незаменимой частью промышленности благодаря своим превосходным характеристикам и широкому спектру применения.
